防音ドアの性能は、扉の遮音性・枠との気密性の高さで決まってきます。防音ドア「ガーディアン」シリーズは、扉枠共にスチール材でできており内部には高密度の吸音材が充填されており、高性能タイプには更に制振シートも挟み込むなど遮音性を高める工夫がされています。枠と扉の形状は気密性を考慮した形状になっており、エアタイトタイプのパッキンを採用し高気密性を有しています。レベルの高い防音性能をお考えであれば、高い遮音性能と高気密性を兼ね備えた、プロ仕様の防音性能を誇るスチール製防音ドアをご検討ください。防音室や録音スタジオ、オーディオルーム、ライブハウスなどでの数多くの採用実績が証明する、安心で高品質な本格派スチール製防音ドアが音漏れを防ぎます。

防音ドア「ガーディアン」シリーズ


必要な遮音性能やドアの目的、形状によってお選びください。

メニュー防音ドア1

メニュー防音ドア2

メニュー防音ドアW

防音ドア「ガーディアン」の特徴


施工性

「溶接止め」「ビス止め」どちらにも対応。
木造でも設置可能(大工さんで取付可能です。)

短納期

通常納期:製作2~3週間 + 配送期間
※規格サイズのご注文の場合
※オプション関係の付属品在庫状況により納期変動する場合もございます。
※大量受注時にはお時間いただく場合もございます。
※遠隔地配送(北海道・九州・四国・離島など)は別途配送期間必要です。

サイズオーダー可能

基本寸法(枠外):W900xH2067xD146mm以外にも、ご指定の寸法で製作可能です。 →規格寸法の各グレードの防音ドア姿図はこちら
※大きさ・重量によって丁番などの金物仕様が変更になります。
大型片開ドア・小型両開きドアなどご希望に応じて製作いたします。

窓デザインオーダー可能

通常開口寸法:W150xH720mm以外にも様々な形状にて製作可能です。
大きさの変更はもちろん、丸形などの特殊形状もご相談ください。

防音ドア「ガーディアン」ラインナップ


製品名 遮音性能 規格寸法(mm) 重量 パッキン仕様 標準付属品 オプション 定価(税抜)
  • ガーディアンDr45
  • Dr45
  • ※45dB減音(500Hz時)
  • 枠外寸法:W900xH2067
  • 扉本体:W830xH2000
  • 扉厚:D58.8
  • 扉:110kg
  • 枠:35kg
ダブルパッキン
  • ドア本体+枠
  • 枠用パッキン
  • ローラー締まりハンドル
  • ハンドル変更
  • ドアクローザー
  • 丁番変更
  • 覗き窓
    ※Dr45はバリアフリー不可
¥880,000
  • ガーディアンDr40
  • Dr40
  • ※40dB減音(500Hz時)
  • 枠外寸法:W900xH2067
  • 扉本体:W830xH2000
  • 扉厚:D53.2
  • 扉:73kg
  • 枠:35kg
ダブルパッキン
  • ドア本体+枠
  • 枠用パッキン
  • ローラー締まりハンドル
  • ハンドル変更
  • ドアクローザー
  • 丁番変更
  • 覗き窓
  • バリアフリー
¥470,000
  • ガーディアンDr35
  • Dr35
  • ※35dB減音(500Hz時)
  • 枠外寸法:W900xH2067
  • 扉本体:W830xH2000
  • 扉厚:D53.2
  • 扉:70kg
  • 枠:35kg
シングルパッキン
  • ドア本体+枠
  • 枠用パッキン
  • ローラー締まりハンドル
  • ハンドル変更
  • ドアクローザー
  • 丁番変更
  • 覗き窓
  • バリアフリー
¥370,000

※弊社出荷時はドア及びドア枠の表面は錆止め塗装仕上げになります。現場にて仕上げ処理を施してください。
※上記金額は定価になります。直販価格はお問合せください!!

防音ドアの遮音性能について


防音ドアを選ぶ際は、使用目的や必要な遮音性を考え、用途に合わせた性能値の防音ドアを選びましょう。
どんなに防音性能の高い部屋を施工しても、扉から音が漏れていては効果が上がりません。逆にドアだけの性能が良くても、壁などから音が漏れていては意味がありません。全体的にバランスの取れた防音対策が必要です。

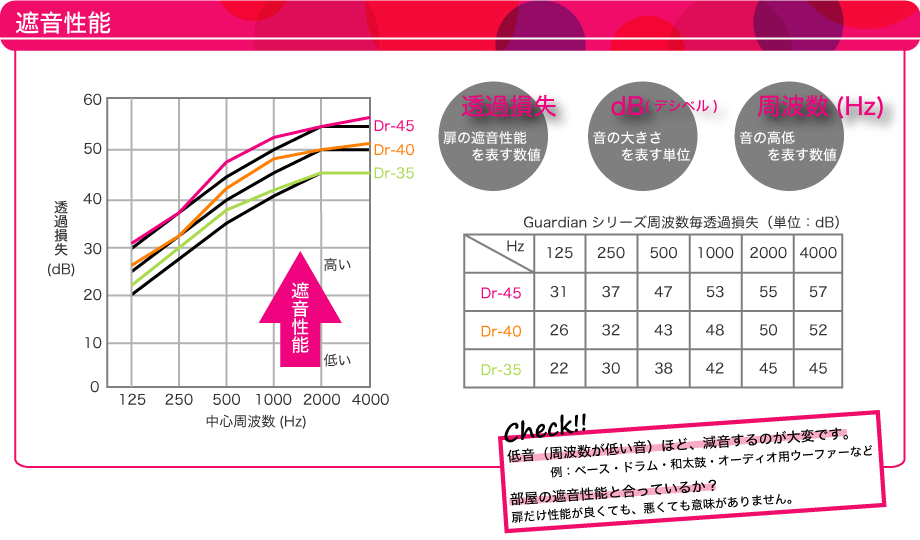

遮音性能表
防音ドア遮音性能表

※上記の防音ドア遮音性能は、弊社試験場での測定結果であり、現場性能を保証するものではありません。
※性能は現場の諸条件等で異なります、予めご了承ください。


防音ドア2重設置例

防音ドア1枚では限界があります。

防音ドア1枚ではDr45の性能が限界です。用途によってはドア前でDr45以上の性能が必要な時は防音ドアを2重に設置して対応します。
2重の設置の仕方により、遮音性能も変わります。Dr45を2重で設置した場合でもDr45+Dr45でDr90にはなりません。ドア間の距離が0の場合:Dr50~55程度。ドア間の距離を離せば離すほど、性能が上がります。また平行に2枚を設置するのではなく、向きを変えることも効果的です。

防音ドア付属品案内


防音ドア 標準ハンドル

標準:ローラー締まりハンドル。受けは掘り込みタイプ。
亜鉛ダイキャスト製、樹脂グリップ付き


防音ドア オプションハンドル

オプションハンドル。価格は変わらずにAタイプ、Bタイプも選べます。
A:アルミダイキャスト製 B:亜鉛ダイキャスト製


防音窓 オプション

標準開口寸法:720×150mm / 特別寸法・形状ご相談ください。
種類:透明(通常)、曇、網入


鍵(オプション)

標準:本締り錠(サムターン/シリンダー)
防犯性の高いディンプルキーに変更可能


ドアチェック(オプション)

標準色:シルバー / ストップ機能付 / パラレル型


戸当り(オプション)

扉を開いた時、壁などに激突しないようにガードする金具。


バリアフリー仕様(オプション)

扉が閉まるとパッキンが降りてきて隙間を塞ぎます。
※Dr-45はバリアフリー不可。</>


標準丁番:旗丁番

オプションで下記に変更可能
A:ピボットヒンジ B : 対振丁番


注文時の確認事項


吊元の確認

ドア吊元

扉の固定方法

「ビス止め」or「溶接止め」の指定をお願いします。
※ビス止めの際は、扉枠にビス穴加工

梱包荷姿

納期について

通常納期:2週間(規格寸法時)
※特寸や大量注文の場合は別途お時間いただきます。

工場の稼働状況により、前後致します。
※ 連休前後の納品希望時には、早めの発注をお願いいたします。

お届けは、配送業者(福山通運)での混載便になります。
「午前・午後」のみの指定になります。
※時間指定は不可。日曜・祝日着指定も不可。
車上渡しになりますので、荷受けに2~3人手配お願いします

※本数がまとまる場合には、チャーター便でのお届けになります。

防音ドアの仕上げについて

弊社出荷時には、ドア・枠の表面は錆止め塗装(グレー色)仕上げになります。現場にて塗装・シート貼りにて仕上げ処理を施してください。
※錆止め塗装は「ユニエポック60プライマー」を使用しています。

発注について

「防音ドア発注依頼書」に必要事項をご記入の上、メールに添付してご連絡ください。発注のお手続きがスムーズになります。
エクセル
防音ドア発注依頼書クリック後、「保存」を選択し内容をご記入の上、メールにて弊社にご送信ください。※エクセルお持ちでない方は直接ご連絡ください。

防音ドア各種資料

「扉姿図」「施工要領書」「カタログ」は下記より確認・ダウンロード可能です。※標準寸法での姿図になります。
